Hortum Ucu Bağlantı Elemanları (Fittingsler)
Havalı fren fittings (bağlantı elemanları)
İtmeli hortum ucu bağlantı parçaları öncelikle ticari araçların basınçlı hava sistemlerindeki bileşenleri bağlamak için kullanılır. Bu bağlantı parçaları, naylon boruların ilgili pnömatik cihazlara ve fren veya havalı süspansiyon sistemlerine hızlı bir şekilde monte edilmesini sağlar. 45°C ile +104°C arasında değişen sıcaklıklara dayanacak şekilde tasarlanmış olup, maksimum 15 bar çalışma basıncını kaldırabilirler. Bu bağlantı parçaları PA11 ve PA12'den yapılmış naylon borularla uyumludur ve QC/T80 ve DIN74324 standartlarını karşılar.
Teklif İsteyin

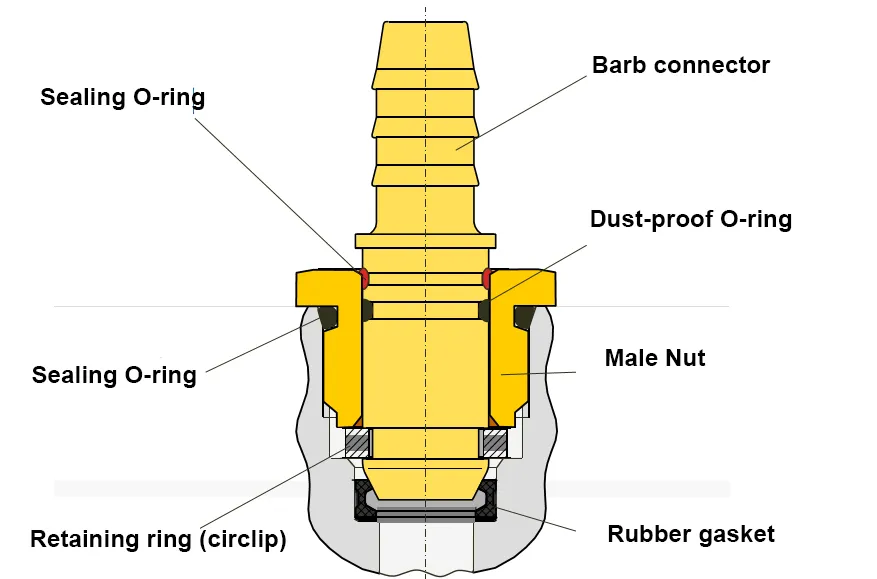

İtmeli fittingsler iki ana bölümden oluşmaktadır:
- Bağlantı gövdesi: Bir somun yuvası, segman, elastik rondela, O-yüzük ve geçiş konnektörü gövdesinden oluşur.
- Fiş gövdesi: fiş gövdesinin kendisini ve sızdırmazlık için bir O-yüzüğü içerir.
Somun yuvası veya geçiş konektörü gövdesi JED-388 standardını karşılayan bağlantı noktalarına diş açma yoluyla bağlanırken, tıpa gövdesi naylon borunun iç deliğine bir uç bağlantısı yoluyla sabitlenir. Böylelikle tıkaç gövdesi ilgili somun yuvasına yerleştirildiğinde hızlı ve güvenli bir bağlantı sağlar. Konektör gövdesi için kullanılan ana malzemeler pirinçtir, tapa gövdesi ise pirinç veya naylondan yapılabilir. Bu bağlantı yöntemi hem güvenli hem de güvenilirdir ve yerel ve Avrupa pazarlarında başlıca ticari araç modellerinde yaygın olarak kullanılmaktadır.
Ana Parametreler
- Ana malzemeler pirinç, plastik ve kauçuktan oluşur.
- Bağlantılardan portlara JED-388 standartlarıyla buluşur
- Basınçlı hava uygulamaları için uygundur.
- Çalışma ısısı: -45°C to +104°C
- Maksimum çalışma basıncı: 15 bar
Advantajlar
Bu fittingsler, ticari araçların basınçlı hava sistemlerinde geleneksel metal boruların yerine otomotiv naylon borularla kullanılır. Naylon borular, titreşimlere ve şasi deformasyonuna karşı direnç göstererek metal alternatiflerine kıyasla aracın herhangi bir yerinde daha kolay kullanılmalarını ve monte edilmelerini sağlar.

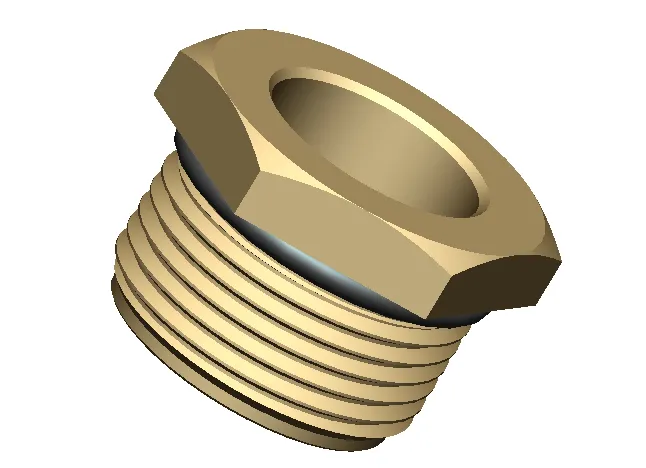

Erkek Somun (Hata Fren Somunu)
| Model | M1 | S | L1 | L2 | D1 | Bağlantı Boyutu |
| B2300M10G06 | M10×1 | 12 | 10.2 | 6 | 6.3 | NG06 |
| B2300M16G08 | M16×1.5 | 19 | 16.5 | 12.5 | 9.5 | NG08 |
| B2300M22G12 | M22×1.5 | 24 | 16.5 | 12.5 | 15 | NG12 |
Segman (Tutma Halkası)
| Model | L1 | L2 | T1 | T2 | Bağlantı Boyutu |
| B2300001G06 | 7.3 | 8.1 | 2.5 | 1.1 | NG06 |
| B2300001G08 | 11.6 | 14.3 | 3 | 2.3 | NG08 |
| B2300001G12 | 20.1 | 24 | 3 | 2.6 | NG12 |
Conta
| Model | D1 | D2 | T | Bağlantı Boyutu |
| B2300002G06 | 6.4 | 3.4 | 3.3 | NG06 |
| B2300002G08 | 9.7 | 5.4 | 4 | NG08 |
| B2300002G12 | 15.2 | 10.9 | 4 | NG12 |

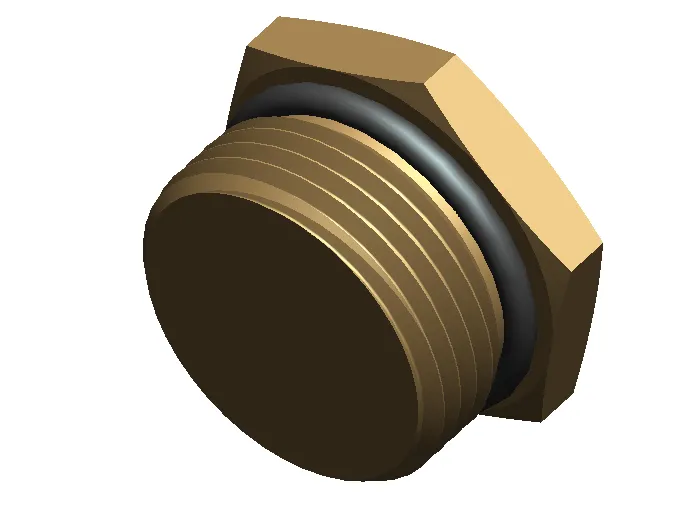

Körleme Tıpası (Kör Tıpa)
| Model | M1 | L1 | L2 | S | Bağlantı Boyutu |
| B2300M10T00 | M10×1 | 6 | 10 | 12 | NG06 |
| B2300M16T00 | M16×1.5 | 10 | 14 | 19 | NG08 |
| B2300M22T00 | M22×1.5 | 10 | 14 | 24 | NG12 |
Dönerli Hortum Ucu
| Model | M1 | S | L1 | L2 | Boru Boyutu |
| B2301Q12W04 | M12×1.25 | 14 | 35 | 16 | 6×1 |
| B2301Q14W06 | M14×1.5 | 17 | 38 | 16 | 8×1 |
| B2301Q16W07 | M16×1.5 | 19 | 41 | 22 | 10×1.25 |
| B2301Q18W09 | M18×1.5 | 21 | 41 | 22 | 12×1.5 |

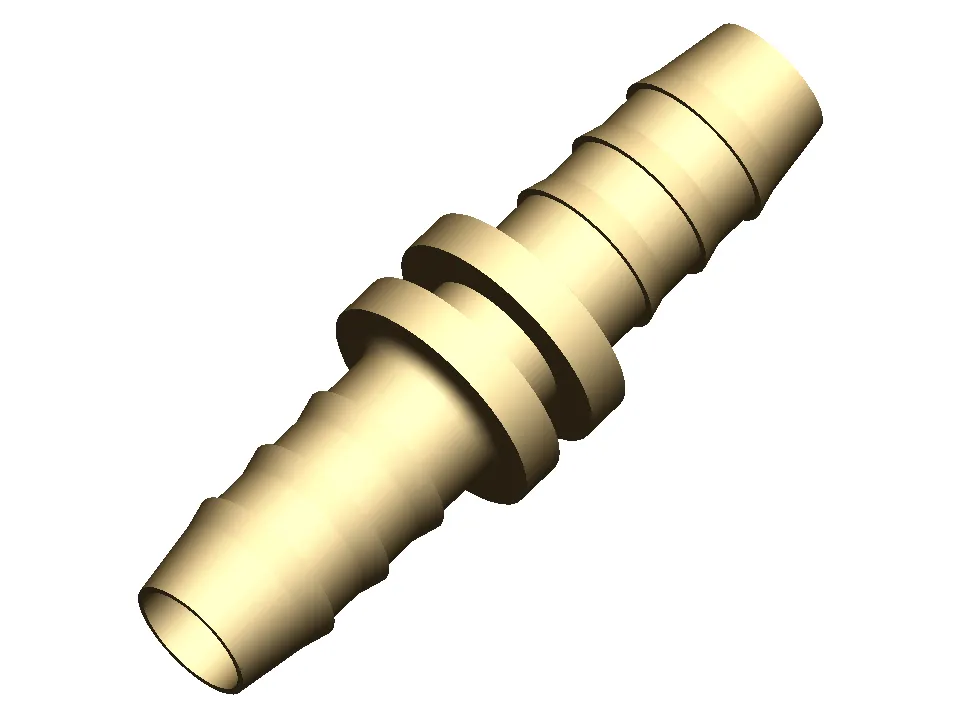

Hortum Ucu Birleştirici (Çift Yönlü)
| Model | D1 | L1 | L2 | L3 | Boru Boyutu |
| B2301W04W04 | 12 | 41 | 16 | 16 | 6×1 |
| B2301W06W06 | 15 | 41 | 16 | 16 | 8×1 |
| B2301W07W07 | 15 | 53 | 22 | 22 | 10×1.25 |
| B2301W09W09 | 16 | 53 | 22 | 22 | 12×1.5 |
| B2301W10W10 | 16 | 53 | 22 | 22 | 14×2 |
| B2301W11W11 | 16 | 59 | 25 | 25 | 14×1.5 |
| B2301W12W12 | 16 | 59 | 25 | 25 | 16×2 |

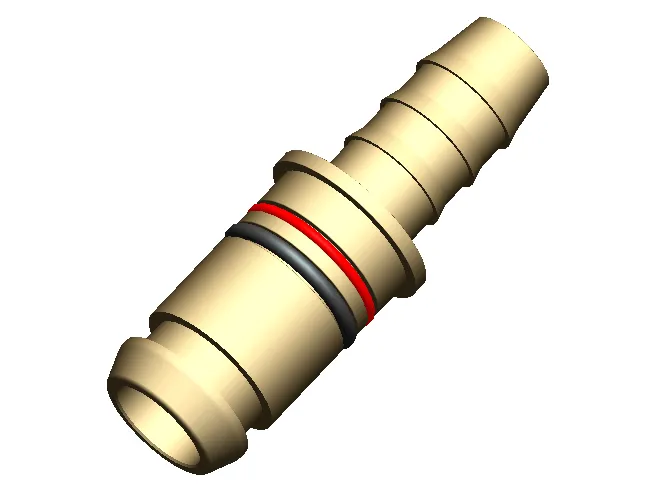

Düz Adaptör Hortum Ucu
| Model | D1 | L1 | L2 | Boru Boyutu | Bağlantı Boyutu |
| B2301N06W04 | 6.3 | 33.5 | 16 | 6×1 | NG06 |
| B2301N08W04 | 9.4 | 43.5 | 16 | 6×1 | NG08 |
| B2301N08W06 | 9.4 | 43.5 | 16 | 8×1 | NG08 |
| B2301N08W07 | 9.4 | 49.5 | 22 | 10×1.25 | NG08 |
| B2301N08W09 | 9.4 | 49.5 | 22 | 12×1.5 | NG08 |
| B2301N12W04 | 14.9 | 43.5 | 16 | 6×1 | NG12 |
| B2301N12W06 | 14.9 | 43.5 | 16 | 8×1 | NG12 |
| B2301N12W07 | 14.9 | 49.5 | 22 | 10×1.25 | NG12 |
| B2301N12W09 | 14.9 | 49.5 | 22 | 12×1.5 | NG12 |
| B2301N12W10 | 14.9 | 49.5 | 22 | 14×2.0 | NG12 |
| B2301N12W11 | 14.9 | 52.5 | 25 | 14×1.5 | NG12 |
| B2301N12W12 | 14.9 | 52.5 | 25 | 16×2.0 | NG12 |
Dirsek Hortum Ucu
| Model | D1 | L1 | L2 | L3 | Boru Boyutu |
| B2302N06W04 | 7.3 (6.3) | 22 | 24 | 16 | 6×1 |
| B2302N08W04 | 9.4 | 33 | 24 | 16 | 6×1 |
| B2302N08W06 | 9.4 | 33 | 24 | 16 | 8×1 |
| B2302N08W07 | 9.4 | 34 | 33 | 22 | 10×1.25 |
| B2302N08W09 | 9.4 | 35 | 33 | 22 | 12×1.5 |
| B2302N12W04 | 14.9 | 35 | 26.5 | 16 | 6×1 |
| B2302N12W06 | 14.9 | 35 | 26.5 | 16 | 8×1 |
| B2302N12W06 L | 14.9 | 50 | 26.5 | 16 | 8×1 |
| B2302N12W07 | 14.9 | 35 | 32.5 | 22 | 10×1.25 |
| B2302N12W09 | 14.9 | 35 | 32.5 | 22 | 12×1.5 |
| B2302N12W09 P | 14.9 | 36.5 | 39 | 29.5 | 12×1.5 |
| B2302N12W09 L | 14.9 | 46 | 32.5 | 22 | 12×1.5 |
| B2302N12W10 | 14.9 | 35 | 32.5 | 22 | 14×2 |
| B2302N12W11 | 14.9 | 37 | 35.5 | 25 | 14×1.5 |
| B2302N12W12 | 14.9 | 37 | 35.5 | 25 | 16×2 |
Hortum Ucu T
| Model | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W04W04W04 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W06W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W07W07W07 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W09W09W09 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W10W10W10 | 29 | 22 | 29 | 22 | 29 | 22 |
| B2304W11W11W11 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W12W12W12 | 34.5 | 25 | 34.5 | 25 | 34.5 | 25 |
| B2304W06W04W06 | 22 | 16 | 22 | 16 | 22 | 16 |
| B2304W06W09W09 | 23 | 16 | 29 | 22 | 29 | 22 |
| B2304W09W06W09 | 29 | 22 | 23 | 16 | 29 | 22 |
| B2304W12W09W12 | 33 | 25 | 30 | 22 | 33 | 25 |
| Model | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2304W06N08W06 | 9.4 | 35 | 26 | 24 | 16 | 24 | 16 |
| B2304W06N08W09 | 9.4 | 35 | 26 | 24 | 16 | 30 | 22 |
| B2304W06N12W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2304W06N12W09 | 15 | 35 | 26 | 26.5 | 16 | 32.5 | 22 |
| B2304W07N12W07 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W09N12W09 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W10N12W10 | 15 | 35 | 26 | 32.5 | 22 | 32.5 | 22 |
| B2304W11N12W11 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |
| B2304W12N12W12 | 15 | 35 | 26 | 35.5 | 25 | 35.5 | 25 |

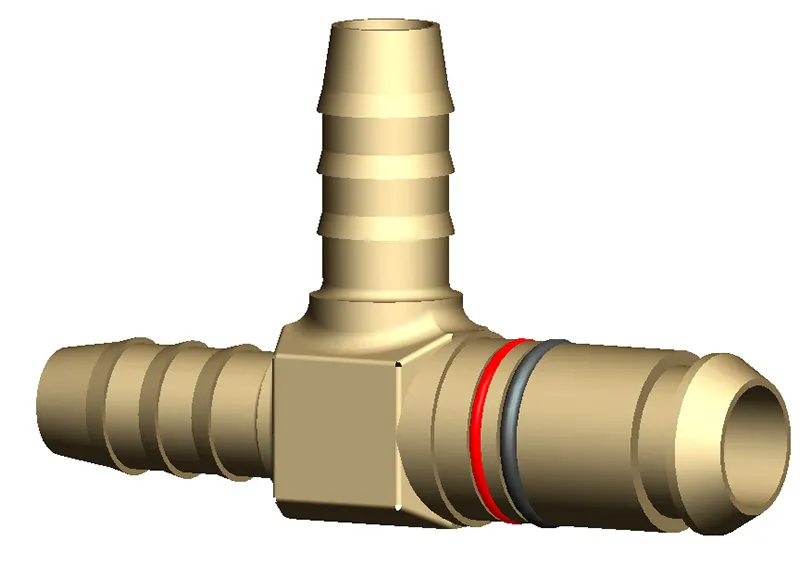

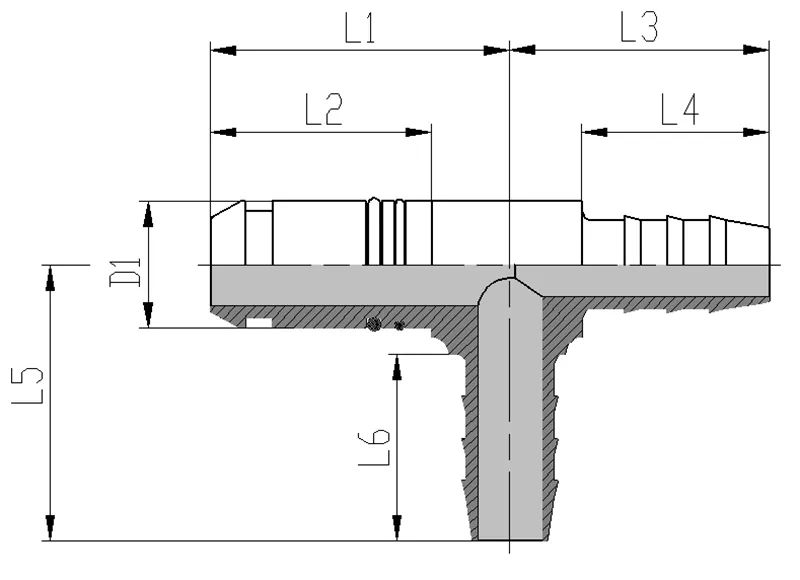

| Model | D1 | L1 | L2 | L3 | L4 | L5 | L6 |
| B2305N06W04W04 | 6.3 | 21 | 16 | 22 | 16 | 22 | 16 |
| B2305N08W06W06 | 9.4 | 33 | 26 | 22.5 | 16 | 24 | 16 |
| B2305N12W06W06 | 15 | 35 | 26 | 26.5 | 16 | 26.5 | 16 |
| B2305N12W06W09 | 15 | 35 | 26 | 30.5 | 22 | 26.5 | 16 |
| B2305N12W07W07 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W09 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N12W09W12 | 15 | 35 | 26 | 33.5 | 25 | 32.5 | 22 |
| B2305N12W10W10 | 15 | 35 | 26 | 30.5 | 22 | 32.5 | 22 |
| B2305N11W11W11 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
| B2305N11W12W12 | 15 | 35 | 26 | 33.5 | 25 | 35.5 | 25 |
