Plastik Boru Bükme Makinası (Boru Çapı 6-12mm)

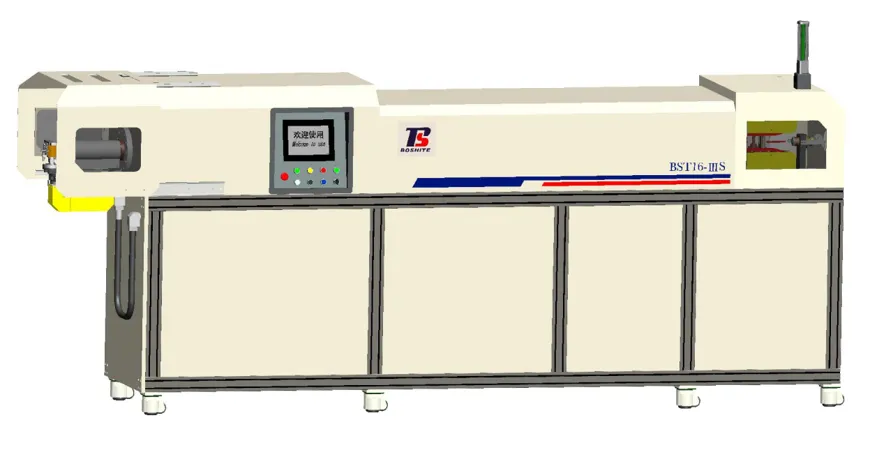

BST16-IIIS

CNC Plastik Boru Bükme Makinası
Naylon borular ve araçlarda kullanulan diğer plastik borular için tam otomatik termoform makinası
CNC Plastik Boru Bükme Makinası
CNC Plastik Boru Bükme Makinası
Teklif İsteyin

Üçüncü jenerasyon naylon boru bükme makinası otomotiv sektöründe kullanımlar için tek-katmanlı PA11 ve PA12 borular işlemede yaygın olarak kullanılmaktadır. Geleneksel yüksek sıcaklıkta şekillendirme yöntemlerine kıyasla önemli ölçüde enerji tasarrufu sağlayan 8,5 kW'ta çalışan sabit frekanslı tek kontrollü bir ısıtma sistemine sahiptir. Bu boru bükme ekipmanı, ön şekillendirme ve kalıp kurulumlarına olan ihtiyacı ortadan kaldırarak zamanı ve ilgili maliyetleri azaltarak üretimi kolaylaştırır. Tek bir makinada çeşitli boru şekillerini işleyebilen bu makina, farklı naylon boru bükme gereksinimleri için esneklik sağlar. Geleneksel olarak 30 dakikaya kadar süren üretim döngüsü 2 dakikanın altına indirilmiş, iyileştirilmiş ısıtma ve soğutma süreçleri sayesinde verimlilik artırılmıştır.

  • Boru Çapı: 6-12mm
  • Kullanılabilir Uzunluk: 800mm'ye kadar
  • Min. Bükme Açısı: 85°
  • Sağ Açı Üretim Oranı: 6.5s/büküm
  • Maksimum Büküm: 15
  • Hafıza Kapasitesi: 300 iş hafıza
Özellikler
  • Bükme sistemi, bükme gereksinimlerini doğrudan düzenlemenize ve ayarlamanıza olanak tanıyarak kalıp değişikliklerine veya ekstra kurulumlara olan ihtiyacı ortadan kaldırır. Bu, esnekliği artırır ve üretimdeki aksama süresini azaltır.
  • 1000mm'ye kadar boru uzunluklarını işleyebilen bu ekipman, farklı projeler için çok yönlülük sunarak çoğu boru işleme görevinin taleplerini karşılar
  • Ø6mm ile Ø16mm arasında değişen boru çaplarını işlemek için tasarlanmıştır, bu da onu endüstriyel ve otomotiv uygulamalarında kullanılan çeşitli boru boyutları için uygun hale getirir
  • Sağ-açı bükme hızı bükme başı 6.5 saniyeye ulaşır. Bu verimliliği önemli derecede artırır ve özellikle yüksek miktarda üretim çevreleri için önemlidir.
  • ENISO12100:2010 ve EN60204-1:2018 standartlarıyla uyumludur ve hem güvenlik hem de güvenilirlik sağlar
  • En son teknolojik gelişmeleri kapsayacak şekilde yükseltilebilme özelliği, makinanın üretim ihtiyaçları değiştikçe gelişmesine imkan tanır
  • BST16-IIIS
  • Karşılaştırma
Makina Rengi Beyaz/endüstriyel gri
Net Ağırlık 1600kg
Makina Boyutu 4200×850×1750mm
Nominal Güç 11kW
Isıtıma Gücü 8.5kW (tepe değeri)
Hava Tüketimi 0.3-0.5m³/min
Güç Tüketimi 3kW.h
Sağ Açı Üretim Oranı 6.5s/bükme
Maks. Bükme 15
Maks. Kullanılabilir Uzunluk  800mm
Hafıza Kapasitesi  300 iş hafızası
Bükme için Motor Gücü (Y eksen) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z eksen) 0.75kW (servo motor×1)
Geri Besleme için Motor Gücü (X eksen) 0.4kW (servo motor×2)
Model S3000-22V BST25-IV BST16-IIIS
Makina Rengi  Beyaz/endüstriyel gri  Beyaz/endüstriyel gri Beyaz/endüstriyel gri
Net Ağırlık  2100kg 2200kg 1600kg
Makina Boyutu  3800×1100×2050mm 4250×1100×1800mm 4200×850×1750mm
Nominal Güç 13kW 13kW 11kW
Isıtma Gücü 8.5kW (tepe değeri) 8.5kW (tepe değeri) 8.5kW (tepe değeri)
Hava Tüketimi 0.3-0.5m³/min 0.3-0.5m³/min 0.3-0.5m³/min
Güç Tüketimi 5.5Kw.h 4.5Kw.h 3Kw.h
Sağ Açı Üretim Oranı 3.5s/bend 4.5s/bükme 6.5s/bükme
Maks. Bükme 40 30 15
Maks. Kullanılabilir Uzunluk  5000mm 1000mm 800mm
Hafıza Kapasitesi 2000 grup 1000 grup 300 grup
Bükme için Motor Gücü (Y ekseni) 0.4kW (servo motor×1) 0.4kW (servo motor×1) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z ekseni) 1.5kW (servo motor×1) 0.75kW (servo motor×1) 0.75kW (servo motor×1)
Geri Besleme için Motor Gücü (X ekseni) 0.4kW (servo motor×2) 0.4kW (servo motor×2) 0.4kW (servo motor×2)
Besleme için Motor Gücü (X ekseni) 0.1kW (servo motor×2) / /
Kaldırma için Motor Gücü (Z ekseni) 0.75kW (servo motor×1) 0.75kW (servo motor×1) /

Uygulanabilir Malzemeler
BST16-IIIS
  • PA12/PA11 (tekli-katmanlı boru)
S3000-22V
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA1012, PA612, PA66, PP, PE, TPV
BST25-IV
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA612, PA1012, PA6
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1250mm
  • Büküm: 11
  • İşleme döngüsü: 75s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1350mm
  • Büküm: 10
  • İşleme döngüsü: 65s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1650mm
  • Büküm: 13
  • İşleme döngüsü: 92s
  • Malzemeler: PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 650mm
  • Büküm: 3
  • İşleme döngüsü: 22s
  • Malzemeler: PA612
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 8×1
  • Boş büküm uzunluğu: 2650mm
  • Büküm: 15
  • İşleme döngüsü: 72s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 950mm
  • Büküm: 8
  • İşleme döngüsü: 45s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 1950mm
  • Büküm: 18
  • İşleme döngüsü: 120s
  • Malzemeler: PA12/EVOH/PP
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1250mm
  • Büküm: 11
  • İşleme döngüsü: 75s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1350mm
  • Büküm: 10
  • İşleme döngüsü: 65s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1650mm
  • Büküm: 13
  • İşleme döngüsü: 92s
  • Malzemeler: PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 650mm
  • Büküm: 3
  • İşleme döngüsü: 22s
  • Malzemeler: PA612
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 8×1
  • Boş büküm uzunluğu: 2650mm
  • Büküm: 15
  • İşleme döngüsü: 72s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 950mm
  • Büküm: 8
  • İşleme döngüsü: 45s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 1950mm
  • Büküm: 18
  • İşleme döngüsü: 120s
  • Malzemeler: PA12/EVOH/PP
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1250mm
  • Büküm: 11
  • İşleme döngüsü: 75s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
  • İşlem Aralığı
  • Karşılaştırma
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 22 30 85
8×1 25 35 85
10×1.25 25 40 85
12×1.5 35 45 85
12.5×1.5 35 45 85
Model S3000-22V BST25-IV BST16-IIIS
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 15 25 55 15 25 80 22 30 85
8×1 20 30 55 20 30 80 25 35 85
10×1 25 30 55 25 35 80 / / /
10×1.25 25 30 55 25 35 80 25 40 85
12×1 28 30 60 / / / / / /
12×1.25 28 30 60 30 40 80 / / /
12×1.5 28 30 60 30 40 80 35 45 85
12.5×1.5 30 28 60 30 40 80 35 45 85
13.5×1.25 30 28 60 / / / / / /
14×1.5 30 27 60 35 45 80 / / /
14×2 30 27 60 35 45 80 / / /
15×1.5 30 25 60 / / / / / /
15×1.25 30 25 60 / / / / / /
16×1.25 30 25 60 / / / / / /
16×1.5 30 25 60 / / / / / /
16×2 30 25 60 / / / / / /
18×1.5 35 27 60 / / / / / /
19×1.5 35 27 65 / / / / / /
20×1.5 35 28 65 / / / / / /
21×1.5 37 30 65 / / / / / /
22×1.5 39 30 65 / / / / / /
Konfigürasyonlar
  • Isıtma sistemi: Tek sabit frekans kontrolü
  • Isıtma methodu: Yarı-konveksiyon ısıtma
  • Programlanabilir Kordinat Düzenlemesi: desteklenmiyor
  • İnsan Makina Ara yüzü (HMI): Düşük seviye konfigürasyon
  • Besleme kontrolü: Pömatik kontrol
  • Besleme methodu: Geri besleme
  • İşleme doğruluğu: T3mm
  • Robotla uyumluluk: Desteklenmiyor
  • Servo kontrol: Pulse
  • El çarkı kontrol: Yok
  • Opsiyonel lazer işaretleme: Yok
  • Üretim istatistik: Yok
  • Tek tuşla sıfırlama: Yok
  • Makina durum izleme: Yok
