Plastik Boru Bükme Makinası (Boru Çapı 6-22mm)

S3000-22V

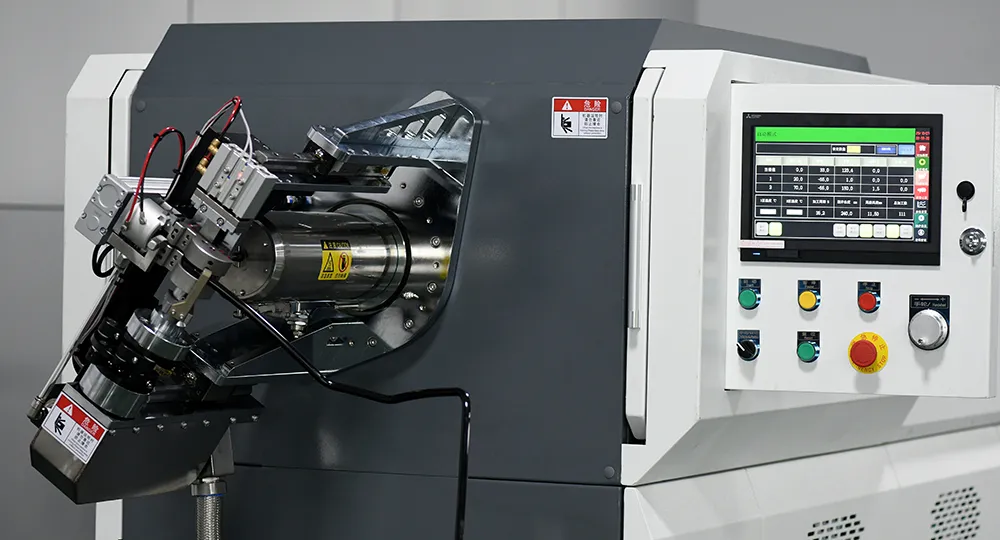

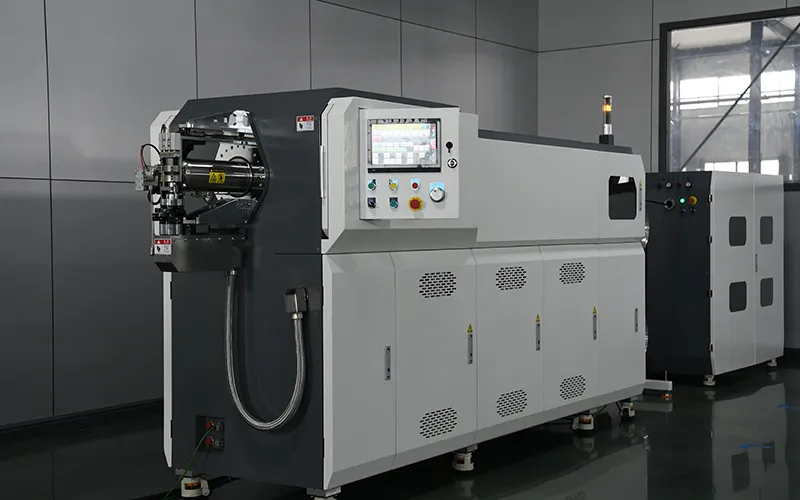

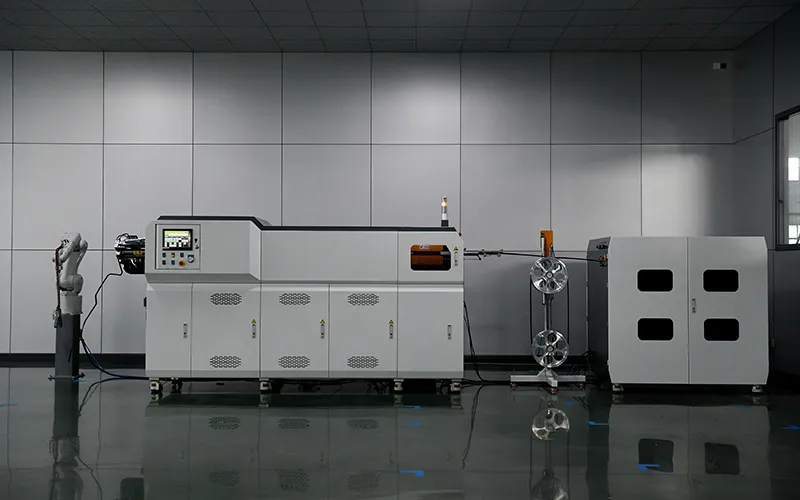

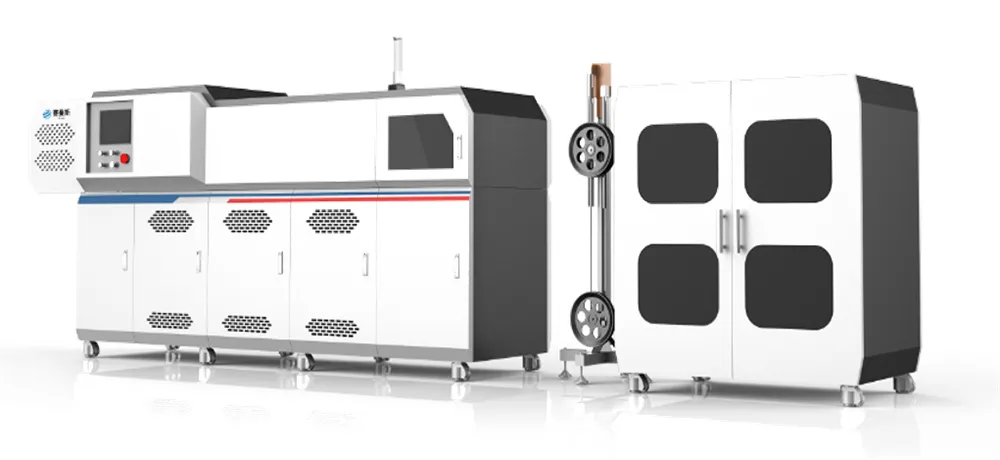

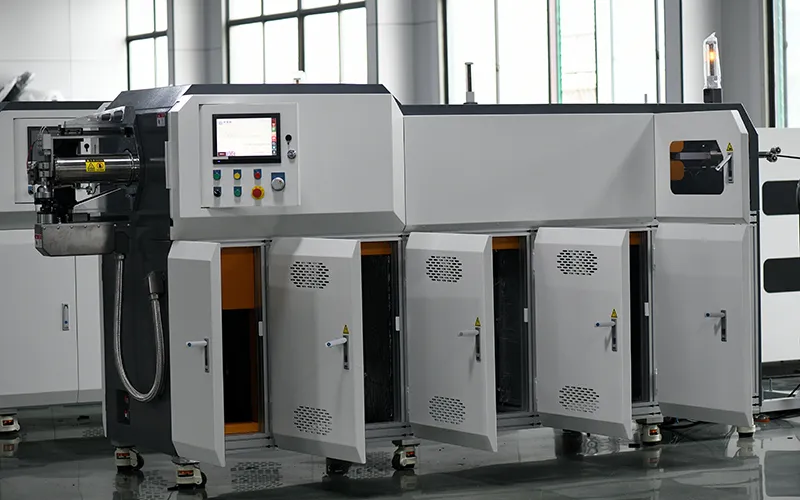

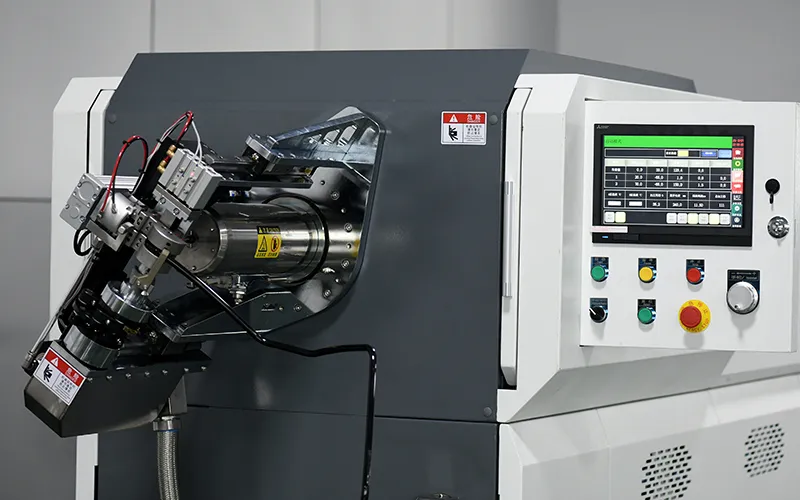

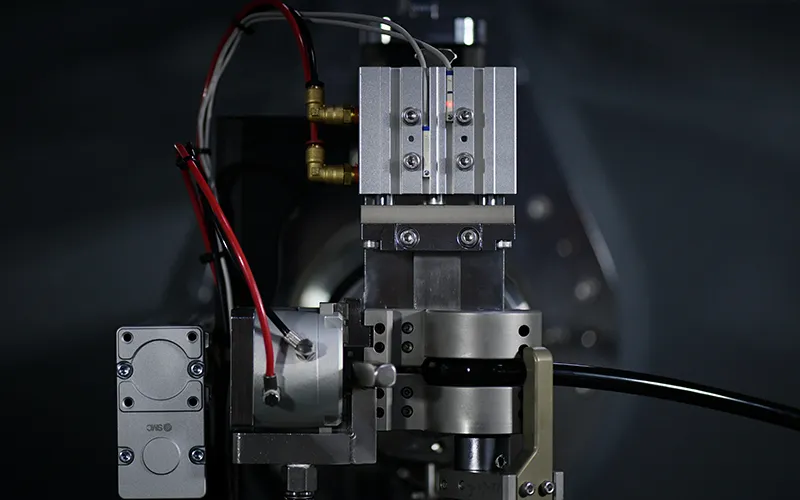

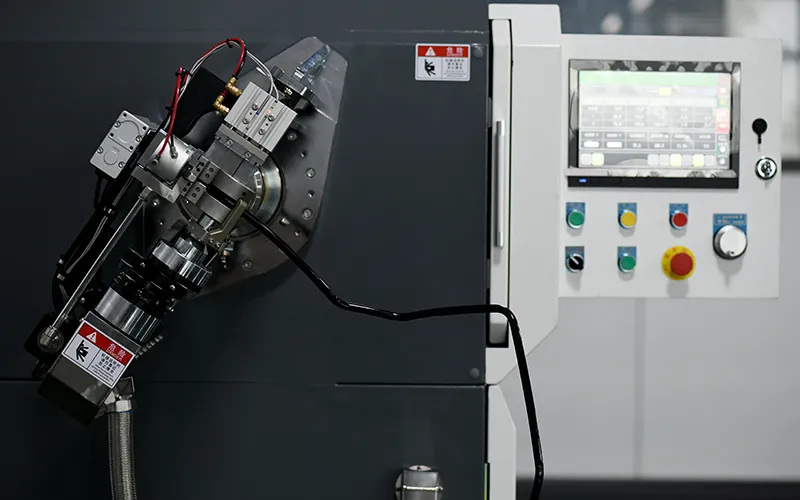

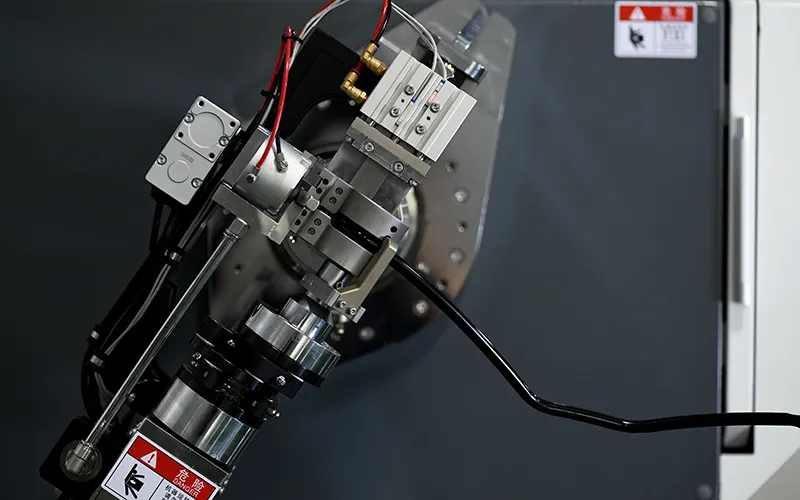

CNC Plastik Boru Bükme Makinası
Tam otomatik termoformlu makinamız naylon borular ve diğer plastik boruların bükülmesi için kullanılır.
CNC Plastik Boru Bükme Makinası
CNC Plastik Boru Bükme Makinası
Teklif İsteyin
Çalıştırma Klavuzu

Geleneksel otomotiv boru termoformu, plastik boruların esnek hale gelene kadar ısıtılmasını ardından kalıplar kullanılarak belirli konfigürasyonlarda şekillendirilmesini içeren bir süreçtir. Ancak 5. nesil naylon boru termoform makinaları, bu maliyetli ve hantal metal kalıplara olan ihtiyacı ortadan kaldırarak önemli bir teknolojik sıçramayı sağlamaktadır. Bir önceki neslin güncellenmiş boru bükme makinası, gelişmiş verimlilik sunar ve araç sistemlerinde yaygın olarak kullanılan naylon ve diğer plastik boruları bükmek için dizayn edilmiştir. 5. nesil boru bükme ekipmanı ile soğutma suyu boruları, vakum hatları, yakıt hortumları ve fren hava sistemleri gibi otomotiv bileşenleri üretmek mümkündür. Son nesil otomotiv boru bükme makinaları, modern otomotiv tasarımının taleplerini karşılayarak daha büyük çaplı ve ince çeperli boruların sorunsuz bir şekilde üretilmesini sağlar. Makinanın gelişmiş otomasyonu, manuel kullanımı azaltarak üretim süresini ve ilgili maliyetleri düşürürken tek düzelik ve yüksek kaliteli sonuçlar sağlar. Artan yetenekleri, otomotiv boru üretimini daha verimli hale getirmeyi ve otomotiv teknolojilerinin gelişen ihtiyaçlarını karşılamayı amaçlayan üreticiler için değerli bir varlık haline getiriyor.

  • Boru Çapı: 6-22mm
  • Kullanılabilir Uzunluk: 5000mm'ye kadar
  • Min. Bükme Açısı: 55°
  • Sağ Açı Üretim Oranı: 3.5s/büküm
  • Maksimum Büküm: 40
  • Hafıza Kapasitesi: 2000 iş hafıza
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
Özellikler
  • Son nesil boru bükme makinaları besleme, ısıtma, bükme, soğutma ve şekillendirme işlemlerini gerçekleştirmek için entegre bir dijital kontrol sistemi kullanır. Bu özellikle geliştirme hızını, işleme verimliliğini ve genel ürün kalitesini önemli ölçüde artırır
  • Boru bükme makinaları metal kalıplara veya emek yoğun, yüksek enerjili ısıtma fırınlarına ihtiyaç duymadan hem zamandan hem de maliyetten tasarruf sağlar. Naylon borular için farklı bükme gereksinimleri sisteme kolayca programlanabilir. Böylece manuel girdi azaltılır ve boru hasarını en aza indirirken ürün tutarlılığı iyileştirilir
  • Önceki modellerden farklı olarak, beşinci nesil, boru işlemede daha yüksek hassasiyet sağlayan ön beslemeli servo motorla çift beslemeyi (ön ve arka) adapte ediyor ve T1,5 mm tolerans başarı elde ediyor.
  • Bükülmelerin ovalliği en üst düzeye çıkarılarak borulardaki sıvı akışı büyük ölçüde iyileştirildi. Ek olarak, boru bükme makinasının sabit uzunluktaki işlemesi ikincil kesme ihtiyacını ortadan kaldırarak malzeme israfını azaltılmasına yardımcı olmaktadır
  • Geleneksel ısıtma yöntemleriyle karşılaştırıldığında, boru termoform sistemi hassas konveksiyon ısıtması kullanır, ısıtma sürelerini yüzde 90 oranında azaltır (15-25 dakikadan 1,5-2,5 dakikaya) ve enerji tüketimini önemli ölçüde düşürür
  • PA12, PA1012, PA612, PA66, PP, PE ve TPV dahil olmak üzere çok çeşitli malzemelerii ve naylon boru tiplerinin yüzde 90'ını işleyebilir. Ayrıca büyük çaplı ve ince çeperli borularla çalışabilir ve önceki nesle kıyasla üretim verimliliğini yüzde 22 oranında artırır
  • 5nci nesil naylon boru bükme makinaları, ENISO12100:2010 ve EN60204-1:2018 standartlarına uygundur ve güvenlik ve güvenilirliği garanti eder.
  • Yay yerleştirme ve boru işaretleme gibi görevler için robotik entegrasyon, üretim sürecinin esnekliğini ve otomasyonunu daha da artıran isteğe bağlı özellikler arasındadır
  • S3000-22V
  • Karşılaştırma
Makina Rengi Beyaz/Endüstriyel Gri
Net Ağırlık 2100kg
Makina Boyutu 3800×1100×2050mm
Nominal Güç 13kW
Isıtma Gücü 8.5kw (tepe noktası değeri)
Hava Tüketimi 0.3-0.5m³/min
Güç Tüketimi 5.5kW.h
Sağ Açı Üretim Oranı 3.5s/bükme
Maks. Bükme 40
Maks. Kulllanılabilir Uzunluk 5000mm
Hafıza Kapasitesi  2000 iş hafızası
Bükme için Motor Gücü (Y Ekseni) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z ekseni) 1.5kW (servo motor×1)
Geri Besleme için Motor Power Gücü (X ekseni) 0.4kW (servo motor×2)
Besleme için Motor Gücü (X ekseni) 0.1kW (servo motor×2)
Kaldırma için Motor Gücü (Z ekseni) 0.75kW (servo motor×1)
Model S3000-22V BST25-IV BST16-IIIS
Makina Rengi  Beyaz/endüstriyel gri  Beyaz/endüstriyel gri Beyaz/endüstriyel gri
Net Ağırlık  2100kg 2200kg 1600kg
Makina Boyutu  3800×1100×2050mm 4250×1100×1800mm 4200×850×1750mm
Nominal Güç 13kW 13kW 11kW
Isıtma Gücü 8.5kW (tepe değeri) 8.5kW (tepe değeri) 8.5kW (tepe değeri)
Hava Tüketimi 0.3-0.5m³/min 0.3-0.5m³/min 0.3-0.5m³/min
Güç Tüketimi 5.5Kw.h 4.5Kw.h 3Kw.h
Sağ Açı Üretim Oranı 3.5s/bend 4.5s/bükme 6.5s/bükme
Maks. Bükme 40 30 15
Maks. Kullanılabilir Uzunluk  5000mm 1000mm 800mm
Hafıza Kapasitesi 2000 grup 1000 grup 300 grup
Bükme için Motor Gücü (Y ekseni) 0.4kW (servo motor×1) 0.4kW (servo motor×1) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z ekseni) 1.5kW (servo motor×1) 0.75kW (servo motor×1) 0.75kW (servo motor×1)
Geri Besleme için Motor Gücü (X ekseni) 0.4kW (servo motor×2) 0.4kW (servo motor×2) 0.4kW (servo motor×2)
Besleme için Motor Gücü (X ekseni) 0.1kW (servo motor×2) / /
Kaldırma için Motor Gücü (Z ekseni) 0.75kW (servo motor×1) 0.75kW (servo motor×1) /

Uygulanabilir Malzemeler
S3000-22V
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA1012, PA612, PA66, PP, PE, TPV
BST25-IV
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA612, PA1012, PA6
BST16-IIIS
  • PA12/PA11 (tekli-katmanlı boru)

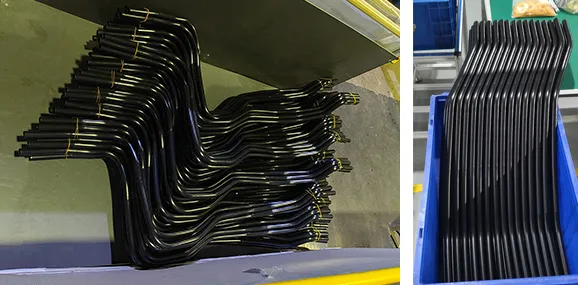

Uygulamalar
  • Boru boyutu: 8×1
  • Boş büküm uzunluğu: 2650mm
  • Büküm: 15
  • İşleme döngüsü: 72s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 950mm
  • Büküm: 8
  • İşleme döngüsü: 45s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 1950mm
  • Büküm: 18
  • İşleme döngüsü: 120s
  • Malzemeler: PA12/EVOH/PP
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1250mm
  • Büküm: 11
  • İşleme döngüsü: 75s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1350mm
  • Büküm: 10
  • İşleme döngüsü: 65s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1650mm
  • Büküm: 13
  • İşleme döngüsü: 92s
  • Malzemeler: PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 650mm
  • Büküm: 3
  • İşleme döngüsü: 22s
  • Malzemeler: PA612
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Plastik Boru Termoform Makinası Avantajları

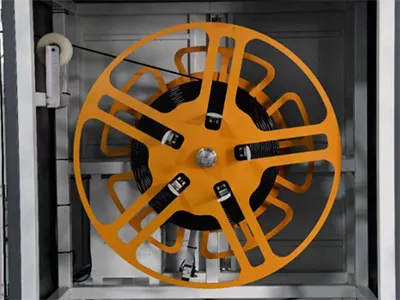

Boru Rulo Açıcı (Malzeme Hazırlama)
Boru Rulo Açıcı (Malzeme Hazırlama)

Aynı boru çapına sahip birden fazla ürün için yalnızca boru açıcının hazırlanması gerekir. Farklı ürün çizimlerine veya sipariş hacimlerine göre boruları önceden kesmeye veya düzenlemeye gerek yoktur. Bu özellik, manuel kesme işlemini, depolama kategorizasyonunu ve ek yönetim görevlerini ortadan kaldırır. Termoform makinası boruları otomatik olarak programlanan uzunlukta keser. Böylece ikincil kesimlere olan ihtiyacı ortadan kaldırır ve malzeme israfını azaltır

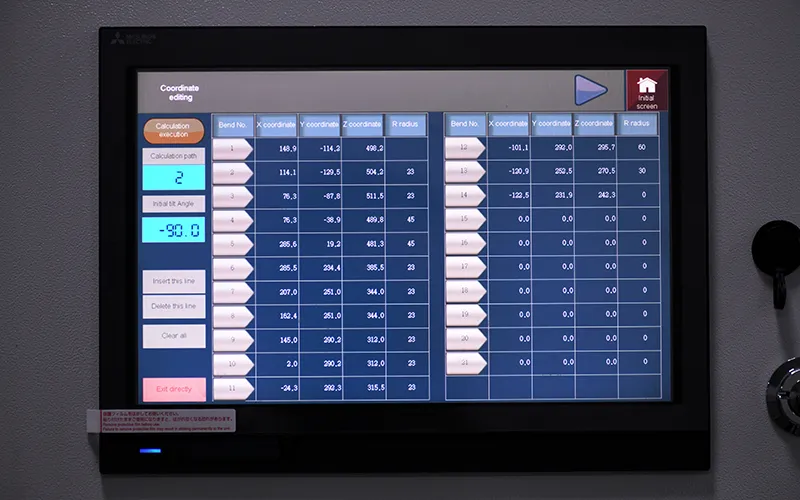

Dijital Programlama (Kalıp & Takım Gerektirmek)
Dijital Programlama
(Kalıp & Takım Gerektirmek)

Metal kalıplara olan ihtiyacı ortadan kaldırarak kalıp yatırımı, depolama ve yönetimiyle ilişkili maliyetleri azaltır. Bu ilerleme, kurulum sürecini basitleştirerek ve dijital arayüz aracılığıyla hızlı prototipleme ve ayarlamalar sağlayarak yeni ürünler için geliştirme döngüsünü önemli ölçüde kısaltır.

Ön  ısıtma Gerekmez
Ön ısıtma Gerekmez

Ön ısıtma gerektirmez, üretim sürecini hızlandırır ve üretim maliyetlerini düşürür. Ön ısıtma aşamasını ortadan kaldırarak, boru termoform makinası operasyonel verimliliği artırır ve enerji tüketimini azaltır

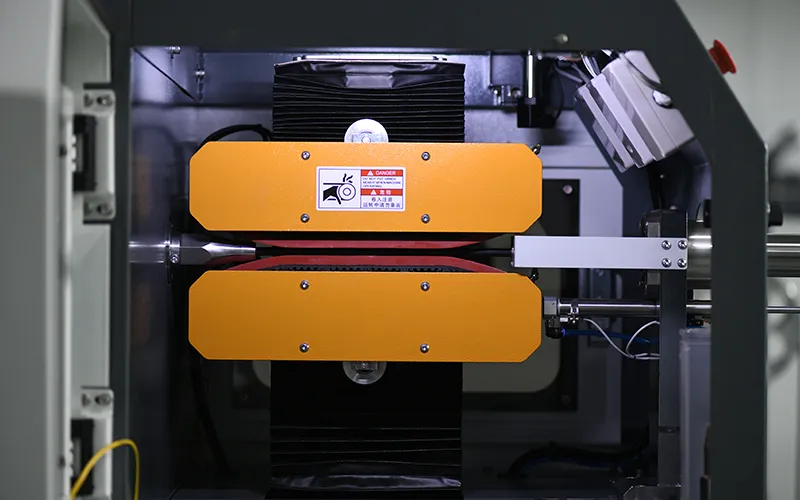

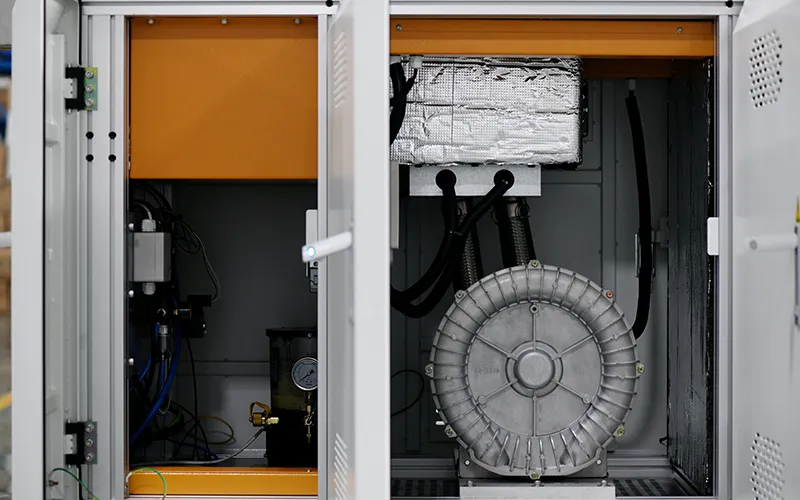

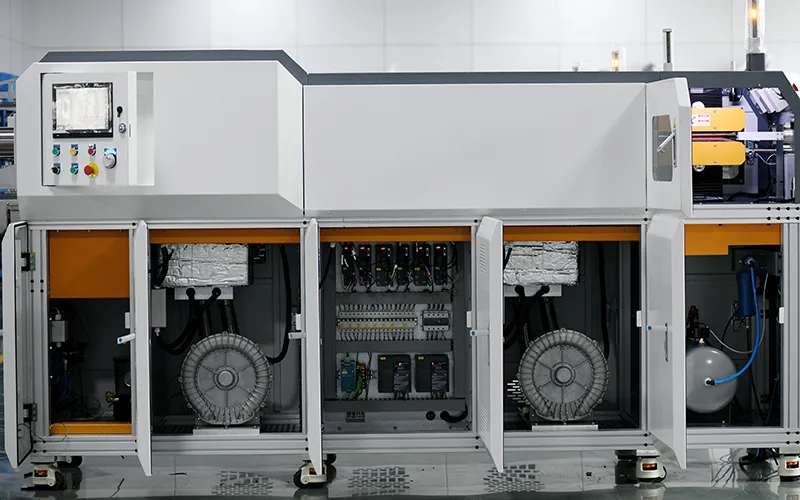

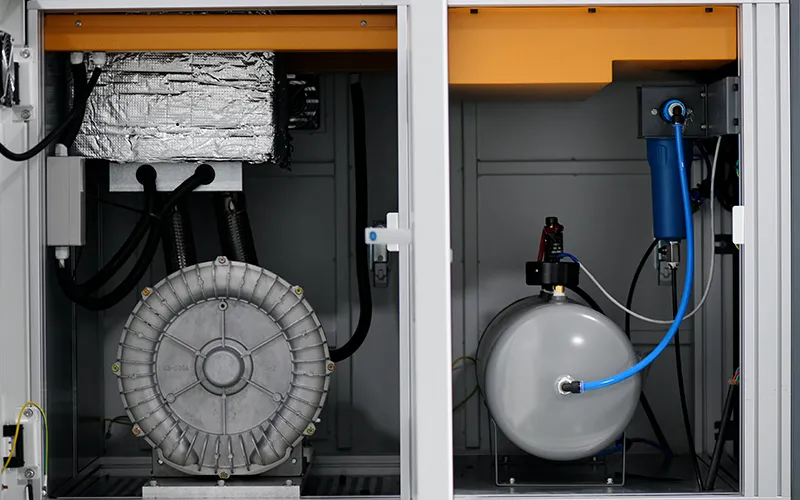

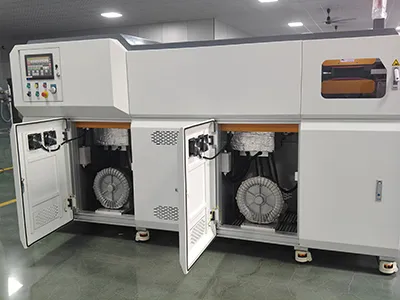

Konveksiyonlu Isıtma
Konveksiyonlu Isıtma

Isıtma sistemi ayru kurutma fırınlarına olan ihtiyacı ortadan kaldırır, enerji kullanımını yüksek oranda düşürür ve gerekli operasyonel adımları azaltır. 360 derece konveksiyonlu ısıtma yöntemi kullanılarak borular eşit ve hassas bir şekilde ısıtılır. Böylelikle üretim verimliliğini büyük ölçüde artırılır ve tek düze ürün kalitesi sağlanmış olur.

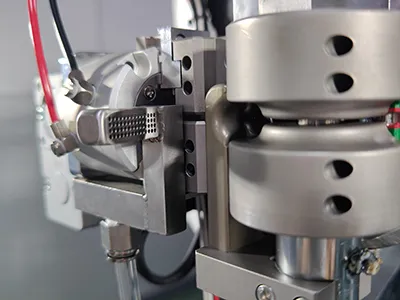

Dijital Kontrollü Hava Soğutma
Dijital Kontrollü Hava Soğutma

Enerrji tüketimini ve makinaya yapılan yatırımın azaltır. Makina alanı gerekliliklerini minimalize eder, ürün verimliliğini ve kalitesini artırır. Dijital kontrollü hava soğutmanın kullanımıyla sistem bitmiş ürünlerin bütünlüğü ve homojenliğini korumak için çok önemli olan soğutma oranını hassas bir şekilde yönetir.

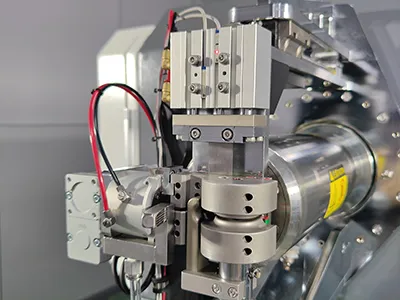

Otomatik Kesim
Otomatik Kesim

Hassas ve verimli kesim yapılması malzeme israfını önemli ölçüde azaltır.

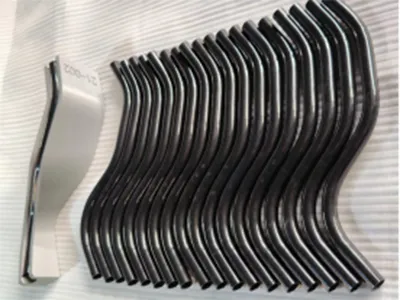

Yüksek Ürün İstikrarı
Yüksek Ürün İstikrarı

Dijital olarak kontrol edilen homojen ısıtma, eşit işleme sağlar ve soğuduktan sonra malzemenin hassas ve belirlenmiş uzunluklarda kesilmesini sağlar. Bu durum ürün tutarlılığını artırarak her ürünün aynı kalite standartlarını karşılamasını sağlar ve malzeme israfını önemli ölçüde azaltır.

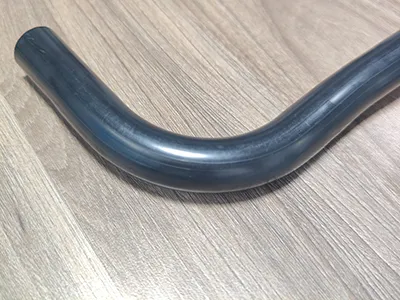

Yüksek Görünüm Kalitesi
Yüksek Görünüm Kalitesi

Dijital olarak kontrol edilen bükmeyle borunun görünüm kalitesi önemli ölçüde iyileştirilir. Bu sistem, bükme kalıpları ve iç yaylar kullanarak düzleştirme oranını hassas bir şekilde düzenler. Böylelikşe minimum deformasyonla sonuçlanır. Azaltılmış düzleştirme, aynı zaman dilimi içinde daha fazla hava akışına izin verir ve böylece borunun operasyonel performansını ve güvenilirliğini artırır.

  • İşlem Aralığı
  • Karşılaştırma
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 15 25 55
8×1 20 30 55
10×1 25 30 55
10×1.25 25 30 55
12×1 28 30 60
12×1.25 28 30 60
12×1.5 28 30 60
12.5×1.5 30 28 60
13.5×1.25 30 28 60
14×1.5 30 27 60
14×2 30 27 60
15×1.5 30 25 60
15×1.25 30 25 60
16×1.25 30 25 60
16×1.5 30 25 60
16×2 30 25 60
18×1.5 35 27 60
19×1.5 35 27 65
20×1.5 35 28 65
21×1.5 37 30 65
22×1.5 39 30 65
Model S3000-22V BST25-IV BST16-IIIS
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı Arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı Arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı Arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 15 25 55 15 25 80 22 30 85
8×1 20 30 55 20 30 80 25 35 85
10×1 25 30 55 25 35 80 / / /
10×1.25 25 30 55 25 35 80 25 40 85
12×1 28 30 60 / / / / / /
12×1.25 28 30 60 30 40 80 / / /
12×1.5 28 30 60 30 40 80 35 45 85
12.5×1.5 30 28 60 30 40 80 35 45 85
13.5×1.25 30 28 60 / / / / / /
14×1.5 30 27 60 35 45 80 / / /
14×2 30 27 60 35 45 80 / / /
15×1.5 30 25 60 / / / / / /
15×1.25 30 25 60 / / / / / /
16×1.25 30 25 60 / / / / / /
16×1.5 30 25 60 / / / / / /
16×2 30 25 60 / / / / / /
18×1.5 35 27 60 / / / / / /
19×1.5 35 27 65 / / / / / /
20×1.5 35 28 65 / / / / / /
21×1.5 37 30 65 / / / / / /
22×1.5 39 30 65 / / / / / /
Konfigürasyonlar
  • Isıtma Sistemi: Çift değişkenli frekans kontrolü
  • Isıtma şekli: Tam konveksiyon ısıtma
  • Programlanabilir kordinasyon düzenlemesi: destekleniyor

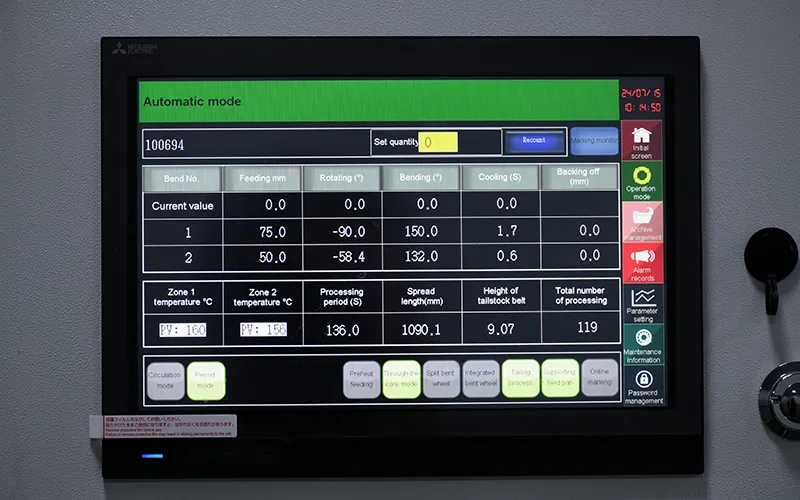

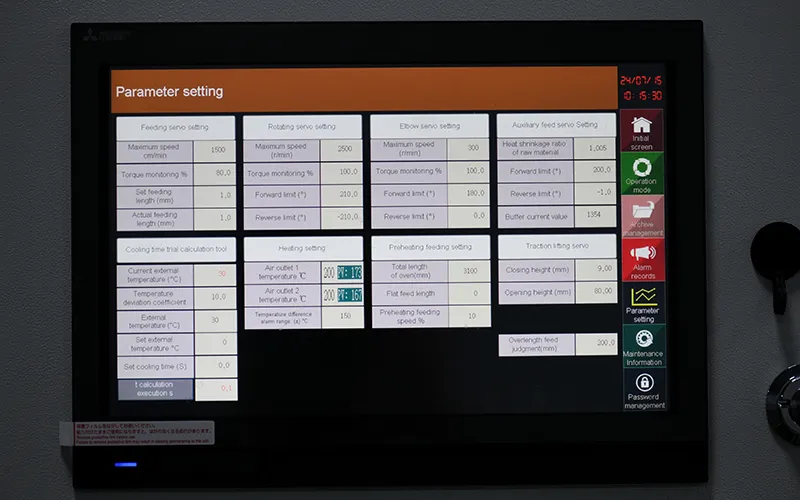

  • İnsan makina ara yüzü (HMI): Yüksek seviye konfigürasyon
  • Besleme kontrolü: Elektrik kontrol
  • Besleme şekli: 4 beslemeli ve geriden beslemeli
  • İşleme doğruluğu: T1.5mm
  • Robotla uyumluluk: Destekleniyor

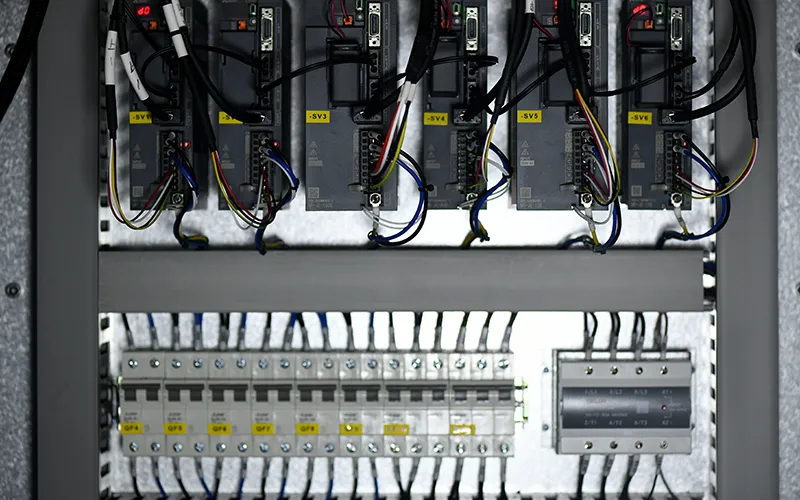

  • Servo kontrol: Optik fiber BUS
  • El çarkı kontrolü: Mebcut
  • Opsiyonel lazer işaretleme: Mevcut
  • Üretim istatistiği: Mevcut
  • Tek tuşla reset: Mevcut
  • Makina durum izleme: Mevcut
Sıkça Sorular Sorular
5nci jenerasyon boru bükme makinaları hangi tip borular için uyumludur?
Son nesil boru bükme makinaları, PA12/PA11 (hem tek hem de çok katmanlı), P010, PA612, PA66, PP, PE ve TPV dahil olmak üzere çeşitli malzemelerle çalışır
Boru bükme ekipmanlarımız hangi çaptaki çıktılar üstesinden gelebilir?
Son nesil boru termoform makinalarımız, Ø6mm'den Ø22mm'ye kadar dış çaplara sahip boruları bükme kapasitesine sahiptir ve farklı otomotiv uygulamaları için esneklik sağlar.
Boru termoform makinalarıyla hangi bükme açıları elde edilebilir?
5nci nesil boru bükme makinalarımız, 55° veya daha büyük bükme açılarına ulaşabilir ve esnek tasarım olanakları sağlar
Müşterimize kurulum ve satış sonrası nasıl servisler sunuyoruz?
  • Yerinde Mühendis Desteği: Ekibimizdeki mühendisler yerinde kurulum ve ince ayar sağlamak için hazırdır
  • Uzaktan Mühendis Eğitimi: Müşterilerimizin mühendislerine ekipmanlarımızı çalıştırma bilgisi sağlamak için kapsamlı uzaktan eğitim sağlıyoruz
  • Uzaktan İzleme Sistemi: Operasyonel gözetim ve sorun gidermeye olanak tanıyan uzaktan izleme sistemleri sunuyoruz. (Özel yapılandırılmış modeller mevcuttur.)
  • Garanti ve Uzun Süreli Servis: Her boru bükme makinası bir yıllık garanti ve ömür boyu servis ile birlikte gelir ve müşterilerimizin sürekli destek almasını sağlar
