Plastik Boru Bükme Makinası (Boru Çapı 6-14mm)

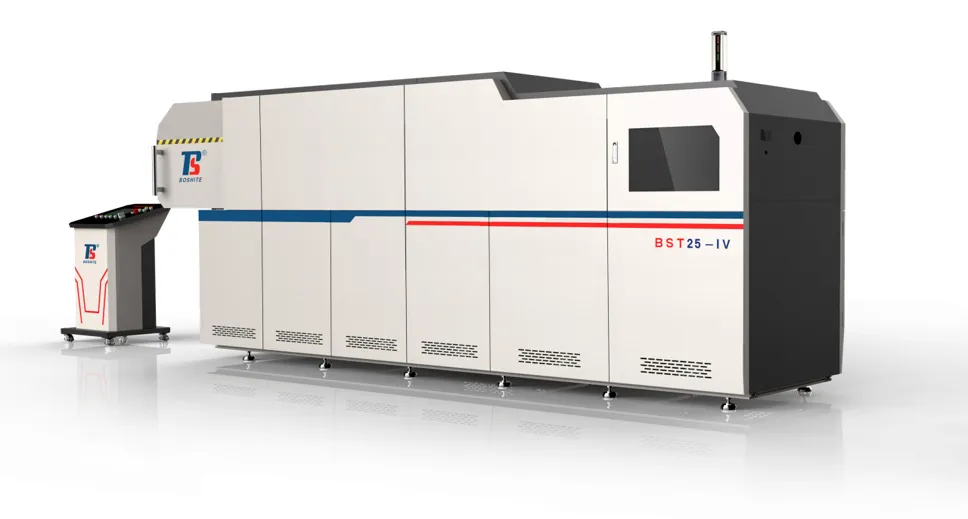

BST25-IV

CNC Plastik Boru Bükme Makinası
Naylon ve diğer plastik boruların bükülmesinde kullanılan tam otomatik termoform makinası
CNC Plastik Boru Bükme Makinası
CNC Plastik Boru Bükme Makinası
Teklif İsteyin

Geniş otomotiv uygulamaları yelpazesi için tasarlanmış 4. nesil naylon boru bükme makinalarımız, vakum boruları, karbon tankı bağlantı boruları, havalandırma boruları, yakıt boruları, üre hortumları, fren hava hortumları vb. gibi temel bileşenleri üretmek için idealdir. Gelişmiş bir çift kontrollü değişken frekanslı ısıtma sistemine sahip olan bu nesil plastik boru bükme makinalarımız, geleneksel yüksek sıcaklık şekillendirme yöntemlerinden önemli ölçüde daha düşük olan sadece 8,5 kW'lık bir güç tüketimiyle çalışır. Ön şekillendirme ve ısıtma gerektiren eski süreçlerin aksine, bu boru ve boru bükme ekipmanı kalıplara olan ihtiyacı ortadan kaldırarak hem kurulum süresini hem de maliyetleri azaltır. Dijital kontrol sistemi, farklı tipteki borular için esnek şekillendirme sunar.

Önceki modellere göre üretim verimliliğinde yüzde 30 artış sağlayan boru termoform makinamız, PA612 ve PA1012 gibi yüksek sıcaklık malzemelerini kolayca işleyebilir. Endüstri ihtiyaçlarının yüzde 55'ine kadarını kapsayan çok çeşitli naylon boru uygulamalarını destekler. 4ncü nesil boru bükme makinalarımızın çok yönlülüğü ve sağlam performansı, boru çözümlerinde yenilik yapmak ve geliştirmek isteyen otomotiv üreticileri için vazgeçilmez bir araç haline getirmektedir.

  • Boru Çapı: 6-14mm
  • Kullanılabilir Uzunluk: 1000mm'ye kadar
  • Min. Bükme Açısı: 80°
  • Sağ Açı Üretim Oranı: 4.5s/büküm
  • Maksimum Büküm: 30
  • Hafıza Kapasitesi: 1000 iş hafıza
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
  • CNC Plastik Boru Bükme Makinası
Özellikler
  • Boru bükme gereksinimleri doğrudan sistem içinde ayarlanabilir. Böylece kalıp değişikliği veya ek kurulumlara gerek kalmaz. Bu özellik üretim ihtiyaçları arasında daha hızlı geçişler ve daha fazla esneklik sağlar
  • 1000 mm'ye kadar uzunluktaki boruları işleyebilen ekipman, boru işleme ihtiyaçlarının büyük çoğunluğunu karşılayarak çeşitli uygulamalar için çok yönlülük sunar
  • Naylon boru termoform makinaları, Ø6mm ile Ø14mm arasında değişen boru çaplarını işleyebilir. Otomotiv ve endüstriyel sektörlerde çok çeşitli naylon boru boyutları için uygundur.
  • Büküm başına 4,5 saniyeye kadar dik açılı bükme hızı elde ederek üretim verimliliğini artırır ve yüksek talepli operasyonlar için çevrim sürelerini azaltır
  • ENISO12100:2010 ve EN60204-1:2018 standartlarına tam uyumlu olup, endüstriyel ortamlarda güvenlik ve güvenilirliği garanti eder.
  • Belirli üretim ihtiyaçlarına ve yeni teknolojilerdeki gelişmelere göre yükseltilebilir, gelişen endüstri gereksinimlerine uyum sağlayan geleceğe yönelik
  • BST25-IV
  • Karşılaştırma
Makina Rengi Beyaz/endüstriyel gri
Net Ağırlık 2200kg
Makina Boyutu 4250×1100×1800mm
Nominal Güç 13kW
Isıtma Güç 8.5kW (peak value)
Hava Tüketimi 0.3-0.5m³/min
Güç Tüketimi  4.5kW.h
Sağ Açı Üretim Oranı  4.5s/bend
Maks. Bükme 30
Maks. Kullanılabilir Uzunluk  1000mm
Hafıza Kapasitesi 1000 iş hafıza
Bükme için Motor Gücü (Y eksen) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z eksen) 0.75kW (servo motor×1)
Geri Besleme için Motor Gücü (X eksen) 0.4kW (servo motor×2)
Kaldırma için Motor Gücü (Z eksen) 0.75kW (servo motor×1)
Model S3000-22V BST25-IV BST16-IIIS
Makina Rengi  Beyaz/endüstriyel gri  Beyaz/endüstriyel gri Beyaz/endüstriyel gri
Net Ağırlık  2100kg 2200kg 1600kg
Makina Boyutu  3800×1100×2050mm 4250×1100×1800mm 4200×850×1750mm
Nominal Güç 13kW 13kW 11kW
Isıtma Gücü 8.5kW (tepe değeri) 8.5kW (tepe değeri) 8.5kW (tepe değeri)
Hava Tüketimi 0.3-0.5m³/min 0.3-0.5m³/min 0.3-0.5m³/min
Güç Tüketimi 5.5Kw.h 4.5Kw.h 3Kw.h
Sağ Açı Üretim Oranı 3.5s/bend 4.5s/bükme 6.5s/bükme
Maks. Bükme 40 30 15
Maks. Kullanılabilir Uzunluk  5000mm 1000mm 800mm
Hafıza Kapasitesi 2000 grup 1000 grup 300 grup
Bükme için Motor Gücü (Y ekseni) 0.4kW (servo motor×1) 0.4kW (servo motor×1) 0.4kW (servo motor×1)
Rotasyon için Motor Gücü (Z ekseni) 1.5kW (servo motor×1) 0.75kW (servo motor×1) 0.75kW (servo motor×1)
Geri Besleme için Motor Gücü (X ekseni) 0.4kW (servo motor×2) 0.4kW (servo motor×2) 0.4kW (servo motor×2)
Besleme için Motor Gücü (X ekseni) 0.1kW (servo motor×2) / /
Kaldırma için Motor Gücü (Z ekseni) 0.75kW (servo motor×1) 0.75kW (servo motor×1) /

Uygulanabilir Malzemeler
BST25-IV
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA612, PA1012, PA6
S3000-22V
  • PA12/PA11 (tekli/çok katmanlı boru)
  • PA1012, PA612, PA66, PP, PE, TPV
BST16-IIIS
  • PA12/PA11 (tekli-katmanlı boru)
Uygulamalar
  • Boru boyutu: 8×1
  • Boş büküm uzunluğu: 2650mm
  • Büküm: 15
  • İşleme döngüsü: 72s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 950mm
  • Büküm: 8
  • İşleme döngüsü: 45s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 12×1
  • Boş büküm uzunluğu: 1950mm
  • Büküm: 18
  • İşleme döngüsü: 120s
  • Malzemeler: PA12/EVOH/PP
  • Bükme yarıçapı: R30
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1250mm
  • Büküm: 11
  • İşleme döngüsü: 75s
  • Malzemeler: PA12/EVOH/PA12
  • Bükme yarıçapı: R20
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1350mm
  • Büküm: 10
  • İşleme döngüsü: 65s
  • Malzemeler: PA612/EVOH/PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 1650mm
  • Büküm: 13
  • İşleme döngüsü: 92s
  • Malzemeler: PA12
  • Bükme yarıçapı: R40
  • Yassılık: >88%
Uygulamalar
  • Boru boyutu: 16×1.25
  • Boş büküm uzunluğu: 650mm
  • Büküm: 3
  • İşleme döngüsü: 22s
  • Malzemeler: PA612
  • Bükme yarıçapı: R40
  • Yassılık: >88%
  • İşlem Aralığı
  • Karşılaştırma
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 15 25 80
8×1 20 30 80
10×1 25 35 80
10×1.25 25 35 80
12×1.25 30 40 80
12×1.5 30 40 80
12.5×1.5 30 40 80
14×1.5 35 45 80
14×2 35 45 80
Model S3000-22V BST25-IV BST16-IIIS
Boru Boyutu Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı Min. Bükme Yarıçapı İki Dik Açı arasındaki En Kısa Düz Çizgi Min. Dahil Açı
6×1 15 25 55 15 25 80 22 30 85
8×1 20 30 55 20 30 80 25 35 85
10×1 25 30 55 25 35 80 / / /
10×1.25 25 30 55 25 35 80 25 40 85
12×1 28 30 60 / / / / / /
12×1.25 28 30 60 30 40 80 / / /
12×1.5 28 30 60 30 40 80 35 45 85
12.5×1.5 30 28 60 30 40 80 35 45 85
13.5×1.25 30 28 60 / / / / / /
14×1.5 30 27 60 35 45 80 / / /
14×2 30 27 60 35 45 80 / / /
15×1.5 30 25 60 / / / / / /
15×1.25 30 25 60 / / / / / /
16×1.25 30 25 60 / / / / / /
16×1.5 30 25 60 / / / / / /
16×2 30 25 60 / / / / / /
18×1.5 35 27 60 / / / / / /
19×1.5 35 27 65 / / / / / /
20×1.5 35 28 65 / / / / / /
21×1.5 37 30 65 / / / / / /
22×1.5 39 30 65 / / / / / /
Konfigürasyonlar

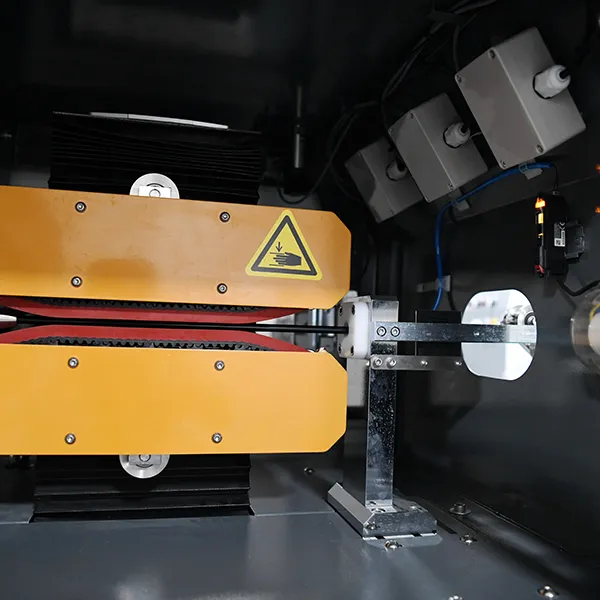

  • Isıtma sistemi: Çift değişken frekans kontrol
  • Isıtma methodu: Tam konveksiyon ısıtma
  • Programlanabilir kordinasyon düzenleme: Desteklenmiyor

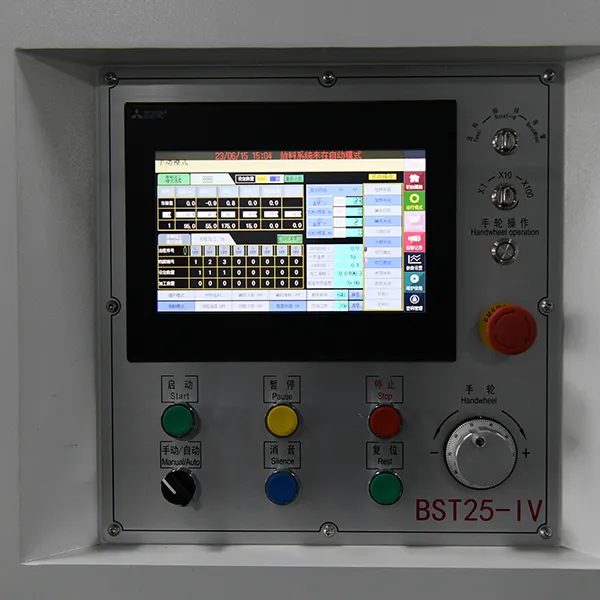

  • İnsan Makina Ara yüzü (HMI): Düşük seviye konfigürasyon
  • Besleme kontrolü: Elektrik kontrol
  • Besleme methodu: Geri besleme
  • İşleme Doğruluğu: T2.5mm
  • Robotla uyumluluk: Desteklenmiyor
  • Servo kontrol: Optik fiber BUS
  • El Çarkı Kontrol: Mecvut
  • Opsiyonel lazer işaretleme: Mevcut
  • Üretim istatistiği: Mevcut Değil
  • Tek tuşla sıfırlama: Mevcut
  • Makina statüsü izleme: Mevcut
